Miernik przejrzystości szyb samochodowych - tester AMX-710
Miernik przejrzystości szyb -
tester AMX-710 jest przenośnym urządzeniem służącym do pomiaru
przepuszczalności światła szyb samochodowych.
Funkcja
ta jest realizowana zgodnie z zaleceniami polskiej normy PN-81/B-15153.
Przyrząd dokonuje pomiaru rzeczywistej transmisji światła widzialnego
przez szybę pojazdu względem powietrza.
Tester AMX-710 umożliwia kontrolę przepuszczalności światła:
- bezpiecznych szyb hartowanych
- bezpiecznych szyb klejonych ze szkła mineralnego
- bezpiecznych szyb klejonych z tworzyw sztucznych
- szyb bezbarwnych
- szyb barwionych
- szyb pokrytych folią zaciemniającą
- szyb z pokryciami uszlachetniającymi np. antyodblaskowymi lub utwardzającymi
Aparatura pomiarowa składa się z następujących elementów:
- źródła światła (oświetlacz) - precyzyjna lampa halogenowa, niskiej mocy, o parametrach zapewniających wysoką stabilność pracy
- odbiornika - detektor półprzewodnikowy odpowiadający wrażliwości oka ludzkiego dla widzenia dziennego
- panelu sterującego - system mikroprocesorowy nadzorujący i sterujący wykonaniem pomiaru
- pakietu akumulatorów (opcja) - umożliwia przeprowadzenie badania bez konieczności podłączania przyrządu do gniazdka zapalniczki
Sposób przeprowadzania pomiaru

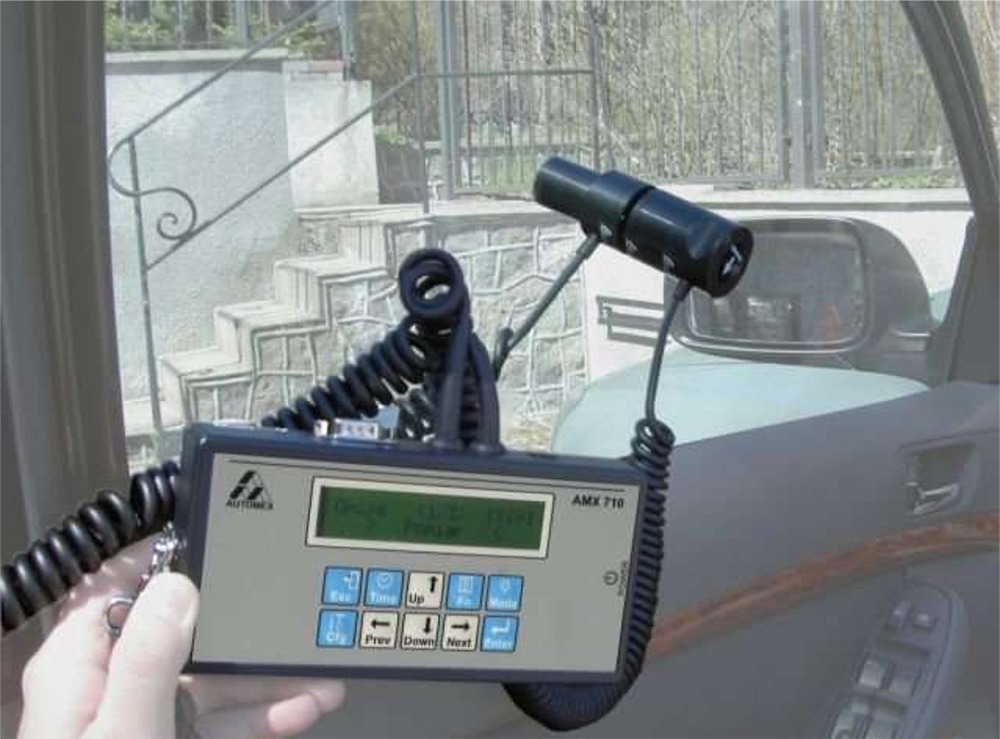

Przystępując do pomiaru przejrzystości szyb pojazdów musimy zdawać sobie sprawę, że aby dokonać pomiarów szyba pojazdu musi być czysta z obu stron. Do pomiarów należy wybrać część szyby najbardziej płaską i umyć ją z obu stron. Następnie wykalibrowane urządzenie montujemy na szybie w ten sposób, by po zewnętrznej stronie szyby umieszczamy oświetlacz, a po wewnętrznej detektor. W przyrządzie AMX-710 utrzymywanie się oświetlacza i detektora na szybie zapewnione jest dzięki polu magnetycznemu wytwarzanemu przez dwa bardzo silne magnesy. Umieszczony w ten sposób przyrząd sam utrzymuje się na szybie.
Wymagającym podkreślenia jest informacja, że oświetlacz musi znajdować się po zewnętrznej stronie szyby. Jest to szczególnie istotne przy szybach z tzw. refleksem. Odwrotne zamontowanie przyrządu spowoduje znaczne różnice w wynikach pomiarów.
Po zamontowaniu przyrządu na badanej szybie należy uruchomić proces pomiarowy. Urządzenie dokonuje pomiaru w tzw. pomiarze ciemnym, aby móc wyeliminować wpływ światła zewnętrznego na dokonywany pomiar tzw. wpływ tła a następnie automatycznie uruchamiany jest tzw. pomiar jasny. Strumień światła przepuszczony przez szybę pada na detektor, który zamienia wartość strumienia na sygnał elektryczny. Sygnał ten przetwarzany jest przez sterownik mikroprocesorowy na informację czytelną dla diagnosty - wynik przepuszczalności szyby wyrażony w %.
Interpretacja wyników pomiarów
Zgodnie z obowiązującymi normami przepuszczalność szyb pojazdów powinna wynosić:
- dla szyby przedniej minimum - 75%
- dla szyb nie będących szybami przednimi minimum - 70%
- dla szyb nie mających wpływu na pole widzenia kierowcy dopuszcza się wartość przepuszczalności poniżej - 70%
Otrzymując
więc wynik pomiaru przepuszczalności danej szyby kwalifikujemy ją do
jednej z podanych wyżej grup i porównujemy z minimalną dopuszczalną
wartością.
CECHY
- Samoczynne utrzymywanie sie oswietlacza i detektora na szybie
- Czytelny wyswietlacz
- Mała masa przyrzadu
- Kompensacja kata pochylenia szyby
- Zabezpieczenie przed nieprawidłowym montazem
- Brak wpływu swiatła zewnetrznego
- Brak koniecznosci kalibracji przyrzadu przed kazdym pomiarem
- Zapamietywanie wyników pomiarów
- Współpraca z programem komputerowym
Zawartość opakowania:
- panel sterujący wraz z oświetlaczem oraz odbiornikiem
- instrukcja obsługi
- instrukcja stanowiskowa
- płyta CD z oprogramowaniem
- przewód umożliwiający podłączenie do instalacji 12V pojazdu
- zasilacz sieciowy
- przewód RS232 do połączenia z PC
- plastikowa walizka
Opcje dodatkowe:
- pakiet akumulatorów umożliwiający przeprowadzenie badanie bez konieczności połączenia do zewnętrznego źródła zasilania
- konwerter RS232-USB do podłączenia AMX710 do komputerów wyposażonych w interfejs USB
DANE TECHNICZNE
model | AMX-710 | |
wymiary: oświetlacz odbiornik panel sterujący | h = 75 mm, Φ= 40 mm h = 40 mm, Φ = 40 mm 80 x 170 x 35 mm | |
masa | 700 g | |
| masa z opakowaniem i zasilaczem | 2,3 kg | |
temperatura pracy | 0 - 50 °C | |
| napięcie zasilania | 10 16 V | |
pobór prądu: źródło światła włączone źródło światła wyłączone | 1 A 120 mA | |
źródło światła: temperatura barwowa | 2865K ± 50K | |
| zakres pomiarowy | 0 - 100 % | |
rozdzielczość pomiarów | 0,1 % | |
zakres pomiarowy: czujnik przyspieszeń czujnik siły nacisku | ± 1 g 1 kN | |
maksymalny błąd pomiarowy: 70% i 75 % (punkty pomiarowe) 50% - 100% 0% - 49,9% | ± 1 % ± 2 % ± 5 % | |
| maks. grubość szyby | 12 mm | |
język menu | polski, angielski, niemiecki, hiszpański | |
oprogramowanie PC / wymagania sprzętowe |
| |
