Opóźnieniomierz hamulcowy - tester AMX-520
Testery diagnostyczne do hamulców - opóźnieniomierze AMX-520 oraz AMX 520/M (A-meter)
zapewniają sprawdzenie i ocenę skuteczności działania hamulców
samochodów osobowych, ciężarowych, przyczep, autobusów i ciągników
rolniczych o DMC do i powyżej 3,5 t., a w przypadku urządzenia w wersji
AMX 520/M także motocykli.
Głównym
przeznaczeniem urządzenia jest pomiar ujemnych przyspieszeń wzdłużnych
pojazdu (opóźnień) występujących w procesach ich hamowania. Funkcja
ta jest realizowana zgodnie z zaleceniami ITS WT-ITS 23/99-ZDO,
dotyczącymi opóźnieniomierzy i służy do sprawdzania skuteczności
hamulców pojazdów samochodowych i ciągników rolniczych.
Mając
na uwadze konieczność spełnienia wymagań, sprecyzowanych w wyżej
wymienionym dokumencie, odnośnie dokładności pomiaru opóźnień w
przyrządzie, zastosowano pomiar rzeczywistego przyspieszenia w dwóch
prostopadłych do siebie osiach, leżących w płaszczyźnie symetrii
wzdłużnej pojazdu. Sygnały te są przetwarzane
za pomocą specjalnie opracowanego algorytmu szacowania opóźnienia,
umożliwiającego eliminację opóźnień pozornych wprowadzanych przez zmianę
kąta pochylenia kabiny pojazdu w stosunku do poziomu podczas hamowania
(zjawisko "nurkowania").
Poza pomiarem
opóźnienia wzdłużnego pojazdu, przyrząd umożliwia także pomiar siły
nacisku na pedał hamulca. Pomiar ten jest dokonywany za pomocą
precyzyjnych tensometrycznych przetworników siły na sygnał elektryczny.
Wyniki pomiarów opóźnień i siły nacisku są podczas procesu hamowania synchronicznie rejestrowane w pamięci procesora i po przetworzeniu wyświetlane na wyświetlaczu LCD lub mogą być poprzez standardowe złącze RS-232 przesłane do komputera PC w celu wizualizacji i archiwizacji wyników.
Przebieg procedury wyznaczania opóźnienia:

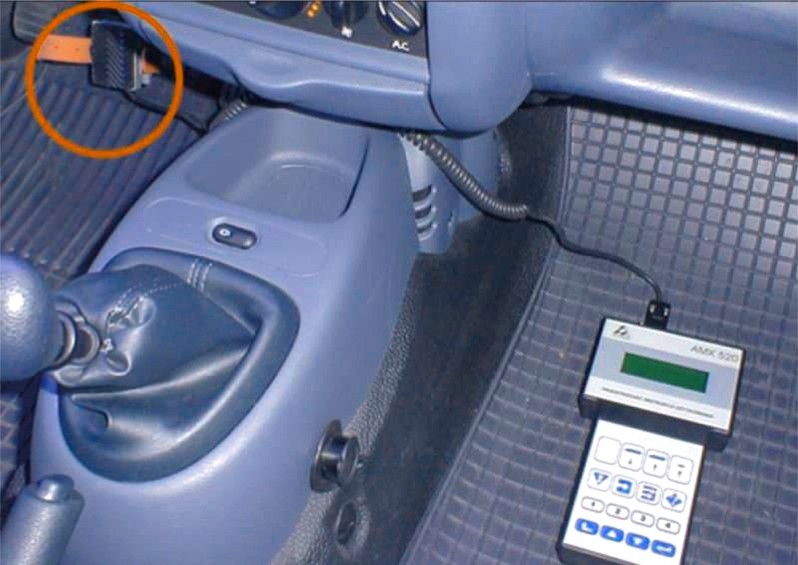

- umieść przyrząd AMX-520 na podłodze pojazdu i zorientuj go zgodnie z jego kierunkiem ruchu
- zamontuj czujnik tensometryczny na pedale hamulca
- rozpędź pojazd do prędkości 30 km/h i wciśnij pedał hamulca
- urządzenie dokona rejestracji opóźnienia i wyświetli wynik
- zarejestrowane dane mogą zostać przesłane do PC w celu ich wykreślenia i wydrukowania raportu
CECHY
- czytelny wyświetlacz - na wyświetlaczu prezentowane są wyniki pomiarów, komunikaty o błędach oraz informacje o aktualnie wykonywanych czynnościach
- niewielkie rozmiary i masa przyrządu - masa: 800 g, rozmiary: 240 x 130 x 35 mm
- wysoka rozdzielczość i dokładność pomiaru - rozdzielczość: 0.1 m/s2, dokładność: 1 %
- szybki montaż i przebieg badania - instalacja urządzenia w badanym pojeździe ograniczona została do zamontowania czujnika tensometrycznego na pedale hamulca przy pomocy specjalnej opaski
- kompensacja kąta nachylenia przyrządu względem poziomu, dzięki zastosowaniu nowoczesnych akcelerometrów scalonych wyeliminowano wpływ kąta nachylenia urządzenia
- zapamiętywanie wyników pomiarów, przyrząd AMX-520 wyposażony jest w pamięć nieulotną umożliwiającą zapisanie wyników 10 pomiarów
- współpraca z programem komputerowym, zarejestrowane dane można przesłać do PC w celu ich wykreślenia i wydrukowania raportów
- prosty montaż przyrządu na motocyklu, przyrząd AMX-520/M wyposażony został w specjalny uchwyt umożliwiający szybki i pewny montaż urządzenia na motocyklu
Zawartość opakowania:
- urządzenie AMX520
- tensometryczny czujnik siły nacisku na pedał hamulca
- instrukcja obsługi
- instrukcja stanowiskowa
- płyta CD z oprogramowaniem
- zasilacz sieciowy
- przewód RS232 do połączenia z PC
- walizka
Opcje dodatkowe:
- uchwyt do montażu na motocyklu wraz z dodatkową walizką (AMX520/M)
- drukarka termiczna
- konwerter RS232-USB do podłączenia AMX520 do komputerów wyposażonych w interfejs USB
DANE TECHNICZNE
model | AMX-520 | |
wymiary | 240 x 130 x 35 mm | |
masa | 800 g | |
temperatura pracy | 0 - 50 °C | |
napięcie zasilania: zewnętrzne bateryjne | 12 V / 0.5A DC 6 x 1,2V (Ni-Mh) | |
pobór prądu: bez podświetlenia wyświetlacza z podświetleniem | 40 mA 100 mA | |
czas pracy na akumulatorach | do 40 h (bez podświetlenia) | |
zakres pomiarowy: czujnik przyspieszeń czujnik siły nacisku | ± 1 g 1 kN | |
rozdzielczość pomiarów: czujnik przyspieszeń czujnik siły nacisku | ± 0,01 g 10 N | |
język menu | polski, angielski, niemiecki, rosyjski, hiszpański, rumuński, chorwacki, portugalski, słoweński, macedoński | |
oprogramowanie PC / wymagania sprzętowe |
| |
