Hydrauliczne szarpaki diagnostyczne seria SRS 3,5
Szarpaki diagnostyczne serii SRS
3,5 są urządzeniami hydraulicznym służącymi do wymuszania szarpnięć
kołami jezdnymi pojazdów w celu wykrycia metodą organoleptyczną luzów w
układzie zawieszenia i układzie kierowniczym.
Urządzenia
mogą być zintegrowane z podnośnikiem diagnostycznym (wersja na
podnośnik) lub pracować samodzielnie (wersja na kanał diagnostyczny). Szarpaki SRS 3,5 są przystosowane do badania pojazdów o dopuszczalnej masie całkowitej do 3500 kg.
Rodzaje szarpaków SRS:
- SRS 3,5/100 - wersja z agregatem na zewnątrz o głębokości zabudowy 100 mm
- SRS 3,5/195 - wersja na kanał z agregatem zamontowanym pod lewym najazdem o gł. zabudowy 195 mm

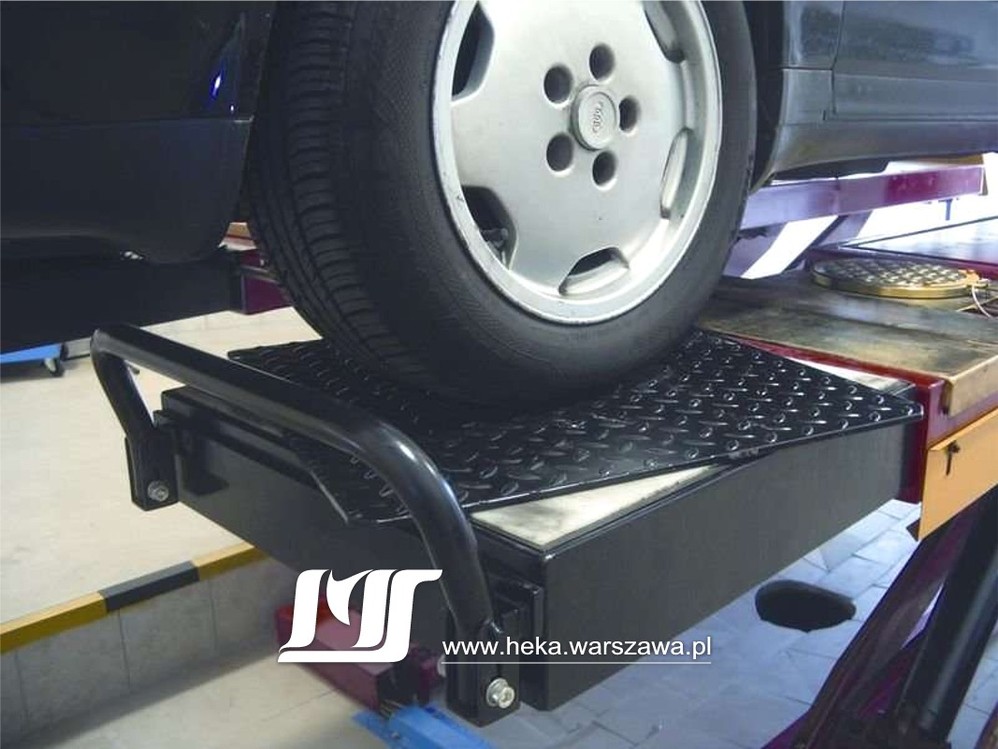

- SRS 3,5/p - wersja do montażu na podnośniku

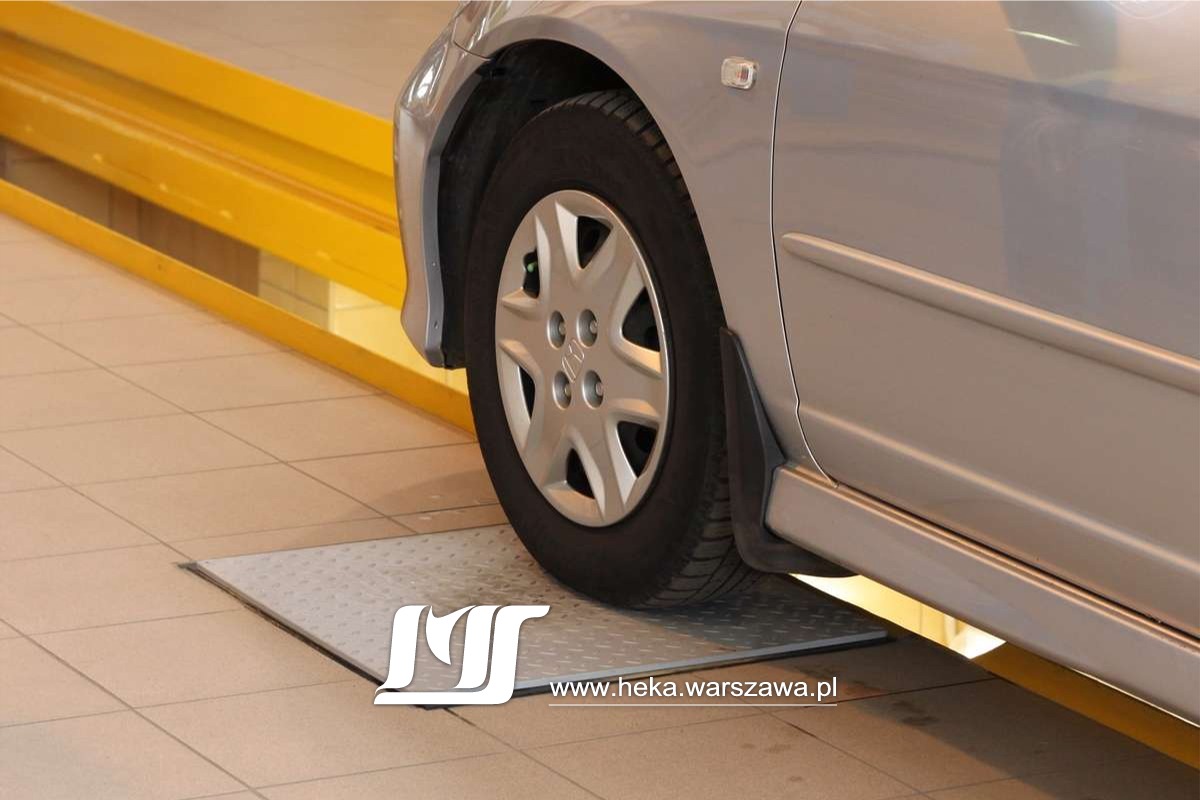

- SRS 3,5/63 - wersja z agregatem na zewnątrz - montaż na posadzce z najazdami (bez wykonywania fundamentu)
Badanie luzów w elementach
pojazdu odbywa się po najechaniu kołami na płyty szarpiące urządzenia,
unieruchomieniu go, a następnie wywoływaniu ruchów przesuwnych i/lub
obrotowych płyt przy jednoczesnej obserwacji sprawdzanych podzespołów.
Sterowanie
przesuwem płyt szarpiących realizowane jest przez jedną osobę za
pośrednictwem zdalnego pilota radiowego wyposażonego w latarkę
pozwalającą na dokładne zlokalizowanie ewentualnej usterki.
Niezależnie
od siebie płyty robocze prawej i lewej strony mogą się obracać o 15
stopni lub przesuwać w kierunku prostopadłym do osi pojazdu o 45 mm, co
umożliwia to kontrolę luzów w pojazdach z wielowahaczowym zawieszeniem
kół.
- Do badania pojazdów o masie dopuszczalnej do 3500 kg
- Sterowanie bezprzewodowe przy pomocy pilota z wbudowaną latarką
- Niezależne płyty prawej i lewej strony
- Ruchy kół w kierunku poprzecznym do osi pojazdu (40mm)
- Ruchy kół w kierunku wzdłużnym do osi pojazdu (40mm)
- Ruch skrętny kół (15 stopni)
- Praca w trybie manualnym lub automatycznym
- Ruch w 6 kierunkach
- Ruch w 9 kierunkach
DANE TECHNICZNE
| model | SRS 3,5-195 | SRS 3,5-100 | SRS 3,5-63 | SRS 3,5-P | |
| max. obciążenie | 3 500 kg | ||||
| ruch poprzeczny | 40 mm | ||||
| ruch wzdłużny | bd | ||||
| ruch obrotowy | 15 stopni | ||||
| zasilanie | 400 V / 50 Hz | ||||
| ciśnienie robocze | 180 - 200 bar | ||||
| miejsce zabudowy agregatu hydraulicznego | wewnętrzny | zewnętrzny | zewnętrzny | zewnętrzny | |
miejsce zabudowy | w posadzce | w posadzce | na posadzce | na podnośniku | |
wymiary | 600 x 600 mm | ||||
