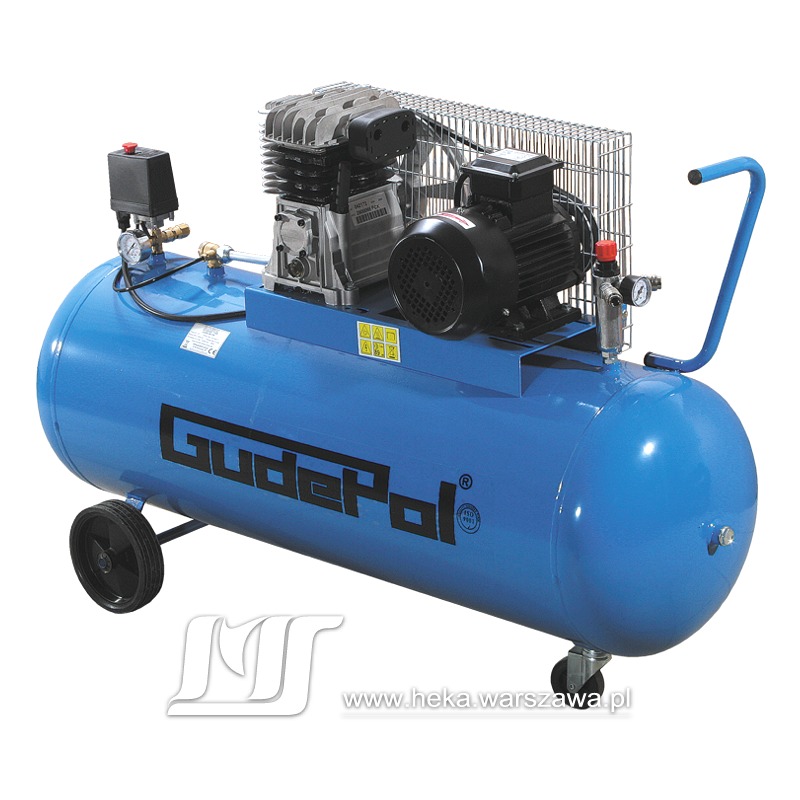

Tłokowe sprężarki powietrza GUDEPOL seria GD

Tłokowe sprężarki powietrza GUDEPOL seria GD z napędem pośrednim o wydajności ssawnej 250 - 1200 l/min. i ciśnieniu 10 - 15 bar.

Moc silnika elektrycznego w sprężarkach serii GD przenoszona jest na pompę poprzez pas klinowy. Obroty pompy są znacznie mniejsze niż silnika elektrycznego co zapewnia cichszą pracę, dłuższą żywotność oraz większą wydajność w porównaniu do napędu bezpośredniego.

Wszystkie modele kompresorów posiadają pompy z żeliwnymi cylindrami, w których pracują tłoki z wielopierścieniowym układem uszczelnienia. Kompresory GD49, GD59, GD60, GD70 wyposażone zostały w pompę z podwójnym stopniem sprężania, co skutkuje większą wydajnością przy tej samej mocy silnika w porównaniu do pompy jednostopniowej.

CECHY

Sprężarki tłokowe, w których silnik jest połączony poprzez przekładnię pasową z agregatem sprężarkowym uzyskują niższe obroty na agregacie.
Dwa tłoki umieszczone obok siebie w jednym cylindrze, układ rzędowy, pompujące powietrze na przemian.
Żeliwny cylinder gwarantuje długą żywotność i wydajne chłodzenie.
Uszczelnienie tłoków w cylindrach za pomocą trzech pierścieni zapewnia niskie zaolejenie sprężonego powietrza.
Modułowa płyta zaworowa zapewnia na stałym poziomie przepływ powietrza, dzięki ciągłemu chłodzeniu poprzez strumień powietrza zasysającego.
Łatwa kontrola poziomu oleju poprzez wziernik.
Praca każdej sprężarki kontrolowana jest przez wyłącznik ciśnieniowy zapewniający jej pracę w automacie – samoczynne uruchomienie przy minimalnym ciśnieniu i wyłączenie po osiągnięciu maksymalnego ciśnienia.
Dodatkowo każdą sprężarkę wyposażono w zaworek odciążający zabezpieczający silnik przed przeciążeniem i ułatwiający ponowny rozruch sprężarki.
Zbiornik sprężonego powietrza zabezpieczony zaworem bezpieczeństwa i wyposażony w zaworek ułatwiający odwodnienie zbiornika.
Wyłącznik ciśnieniowy (presostat) z termicznym zabazpieczeniem i systemem rozruchu bez obciążenia - pełna ochrona silnika elektrycznego, łagodny rozruch urządzenia.

DO POBRANIA

DANE TECHNICZNE

model	poj. zbiornika	poziom hałasu	wydajność ssawna	max. ciśnienie	moc silnika	obroty	ilość cylindrów	stopień sprężania	zasilanie	wymiary dł x szer x wys	masa własna
jm	[litr]	[dB]	[l/min][m³/h]	[bar]	[kW]	[obr/min]	[n⁰]	[n⁰]	[V]	[cm]	[kg]
GD28-50-255	50	78	254/15	10	1,5	1250	2	1	230	86 x 38 x 71	48
GD28-100-270	100	78	270/16	10	1,5	1480	2	1	230	107 x 39 x 80	64
GD28-100-320	100	78	320/19	10	2,2	1540	2	1	400	107 x 39 x 80	69
GD28-150-350	150	78	350/21	10	2,2	1580	2	1	400	138 x 44 x 100	85
GD28-150-350/230v	150	78	350/21	10	2,2	1580	2	1	230	138 x 44 x 100	86
GD38-150-395	150	79	394/24	10	2,2	1100	2	1	400	138 x 44 x 105	85
GD38-200-475	200	80	476/29	10	3,0	1400	2	1	400	150 x 45 x 110	125
GD49-200-515	200	80	515/31	10	3,0	1450	2	2	400	150 x 45 x 110	128
GD49-270-515	270	80	515/31	10	3,0	1450	2	2	400	152 x 59 x 126	140
GD59-270-650	270	81	653/39	10	4,0	1400	2	2	400	152 x 59 x 126	160
GD59-270-560/15	270	81	560/32	15	4,0	1100	2	2	400	152 x 59 x 126	175
GD60-270-830	270	82	830/50	10	5,5	1450	2	2	400	152 x 59 x 130	220
GD60-500-830	500	82	830/50	10	5,5	1450	2	2	400	203 x 68 x 140	280
GD70-500-1210	500	82	1210/73	10	7,5	1300	2	2	400	203 x 68 x 140	285
GD70-500-1100/15	500	82	1100/66	15	7,5	1000	2	2	400	203 x 68 x 140	345
