Uniwersalny szarpak hydrauliczny SZ-16
Szarpak diagnostyczny SZ-16 jest hydraulicznym urządzeniem przeznaczonym do wymuszania szarpnięć kołami jezdnymi pojazdu, dzięki czemu umożliwia określenie metodą organoleptyczną luzów w elementach zawieszenia i układu kierowniczego unieruchomionych samochodów osobowych i ciężarowych oraz autobusów o nacisku do 160 kN na oś. Urządzenie dedykowane jest dla linii diagnostycznych do- i powyżej 3,5 t.

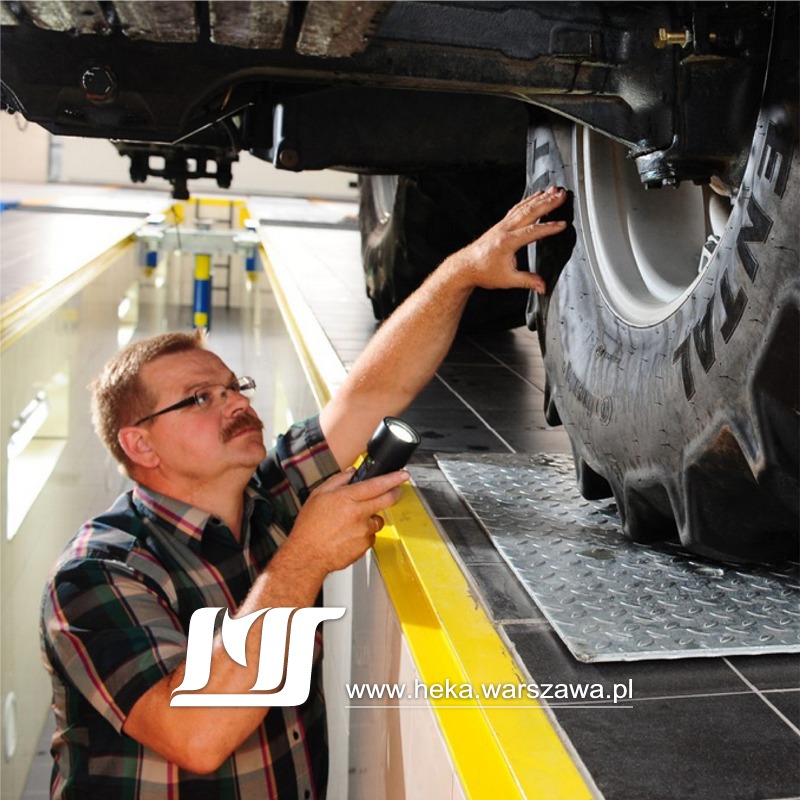

Badanie luzów odbywa się po najechaniu kołami pojazdu na przesuwne płyty szarpaka, przez przesuwanie płyt najazdowych w czterech kierunkach, z jednoczesną obserwacją sprawdzanych elementów zawieszenia i układu kierowniczego (przegubów, sworzni i łożysk) oświetlanych silnym strumieniem światła halogenowej lampy sterującej. Urządzenie obsługiwane jest jednoosobowo przez przeszkolonego diagnostę.
- kombinacja ruchów płyt zwiększa możliwości właściwego diagnozowania
- lampa sterująca LED o silnym strumieniu światła
- wykonane z ocynkowanej blachy ryflowanej płyty szarpiące zapewniają wysoką trwałość urządzeń
- pokrycie płyt szarpiących masą bitumiczną zapobiega ślizganiu się kół
- urządzenia są dostarczane razem z ramą gwarantująca właściwe przygotowanie fundamentów (o ile są potrzebne)
Budowa
Szarpak SZ-16 składa się z dwóch płyt szarpiących (szarpaków), zasilacza hydraulicznego z rozdzielaczami i skrzynką rozdzielczą, szafki sterowniczej i lampy sterującej. Szarpaki (oznaczone: L - LEWY, P - PRAWY) umieszczone są symetrycznie po obu stronach kanału przeglądowego i przytwierdzone do podłoża za pomocą śrub fundamentowych.
Ryflowana płyta najazdowa każdego z urządzeń szarpiących osadzona jest na prowadnicach zapewniających ruchy w kierunkach wzdłużnym i poprzecznym do kanału. Ruch płyty najazdowej wymuszany jest przez jeden z czterech siłowników jednostronnego działania.
DANE TECHNICZNE
| model | SZ-16 | |
| max. nacisk osi | 18 t | |
| ruchy płyt | synchroniczne | |
| skok płyt - wzdłużny | 100 mm | |
| skok płyt - poprzeczny | 100 mm | |
| wymiary | 1000 x 870 x 220 mm | |
| zasilacz | hydrauliczny 1,5 kW | |
zasilanie | 3 x 400 V (1,7 kW) | |
