Urządzenie do geometrii kół GeoTest 60

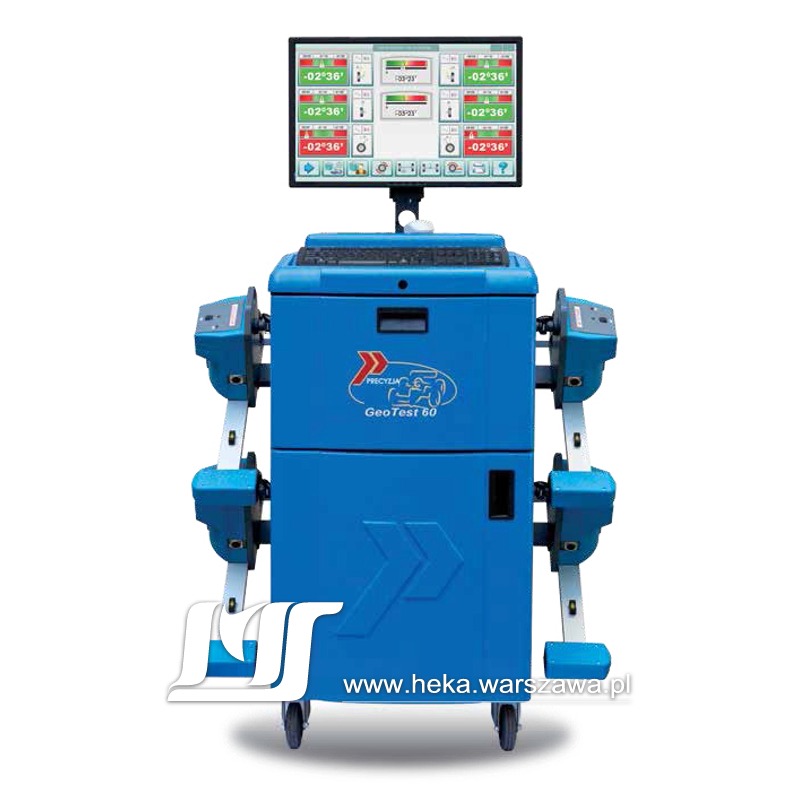

Urządzenie GeoTest 60 jest komputerowym przyrządem do kontroli geometrii ustawienia kół samochodów z obręczami o średnicy od 12" do 24". Dzięki m.in. zastosowaniu komputera i kamer CCD uzyskiwane wyniki są bardzo precyzyjne i powtarzalne. Urządzenie przeznaczone jest do pracy czterema zespołami pomiarowymi i umożliwia ustawienie kół pojazdów względem geometrycznej osi jazdy. GeoTest 60 występuje w 3 wersjach wykorzystujących ten sam program obsługowy:
- GeoTest 60 Standard - przewodowe zasilanie zespołów pomiarowych i przewodową komunikację między zespołami pomiarowymi i jednostką centralną
- GeoTest 60 Radio - akumulatorowe zasilanie zespołów pomiarowych i radiową komunikację między zespołami pomiarowymi i jednostką centralną
- GeoTest 60 Radio Plus - wersja z ergonomiczną jednostką sterującą
Pomiar wykonywany jest poprzez układ 8 sensorów zbieżności pracujących na bazie wiązki podczerwieni oraz 8 czujników inklinometrycznych. Nowe kamery CCD z rozszerzonym zakresem pomiaru zbieżności umożliwiają pomiar kąta wyprzedzenia i pochylenia osi sworznia zwrotnicy bez konieczności stosowania obrotnic elektronicznych.
Zastosowanie nowej generacji kamer CCD o zakresie +/24 st. umożliwia przedstawianie analizy kompletnego obrazu trapezu układu kierowniczego pojazdu. Funkcja automatycznych poziomic sygnalizuje pozycję głowic pomiarowych podczas wszystkich faz pomiaru.
Zalety wersji radiowej urządzenia GeoTest 60
- szybki zapis danych pomiarowych z fabryczną analizą ustawień geometrii kół
- czytnik kodów sensorów pomiarowych dla natychmiastowej diagnozy usterek
- prosta nawigacja programem pomiarowym z możliwością jego personalizacji
- pomoce graficzne przygotowania pojazdu do pomiaru i prowadzania prac regulacyjnych
- możliwość corocznych uaktualnień danych fabrycznych z opcją tworzenia własnej bazy
- Program spoiler - automatyczny tryb pomiaru pojazdów sportowych z niskimi spojlerami
- wizualizacja uszkodzeń zawieszenia samochodów powypadkowych na monitorze i wydruku
- Long life Aku - system oszczędzania energii wydłużający pracę zespołów pomiarowych
- 2,4 GHz - częstotliwość pracy modułów radiowych ZigBee dla profesjonalnych zastosowań
- Fast Connect - przewody zasilania awaryjnego wyposażone w niezawodne szybkozłączki
- alternatywne metody kompensacji bicia kół w zależności od posiadanego wyposażenia
VIDEO
DANE TECHNICZNE
model | GeoTest 60 | |
| Zakres mierzonych średnic obręczy kół | 12" - 24" | |
| Zakres rozstawu kół | 1100 - 1800 mm | |
| Zakres rozstawu osi | 1800 - 4700 mm | |
| Dopuszczalny nacisk na jedną obrotnicę | 12 kN (~1200kG) | |
| Przesuw tarczy względem podstawy obrotnicy | 100 mm | |
| ZAKRESY POMIAROWE - Oś przednia | ||
| Zbieżność połówkowa | ±12° | |
| Zbieżność całkowita | ±24° | |
| Wyprzedzenie osi sworznia zwrotnicy | ±22° | |
| Pochylenie osi sworznia zwrotnicy | ±22° | |
| Pochylenie | ±10° | |
| Różnica kątów skrętu kół przy skręcie o 20° | ±5° | |
ZAKRESY POMIAROWE - Oś przednia | ||
| Zbieżność połówkowa | ±12° | |
| Zbieżność całkowita | ±24° | |
| Pochylenie | ±10° | |
