Urządzenie do geometrii kół GeoTruck
Urządzenie GeoTruck przeznaczone jest do pomiaru i regulacji geometrii kół pojazdów ciężarowych, służy do obsługi kół ze średnicą obręczy 14'' - 24''.

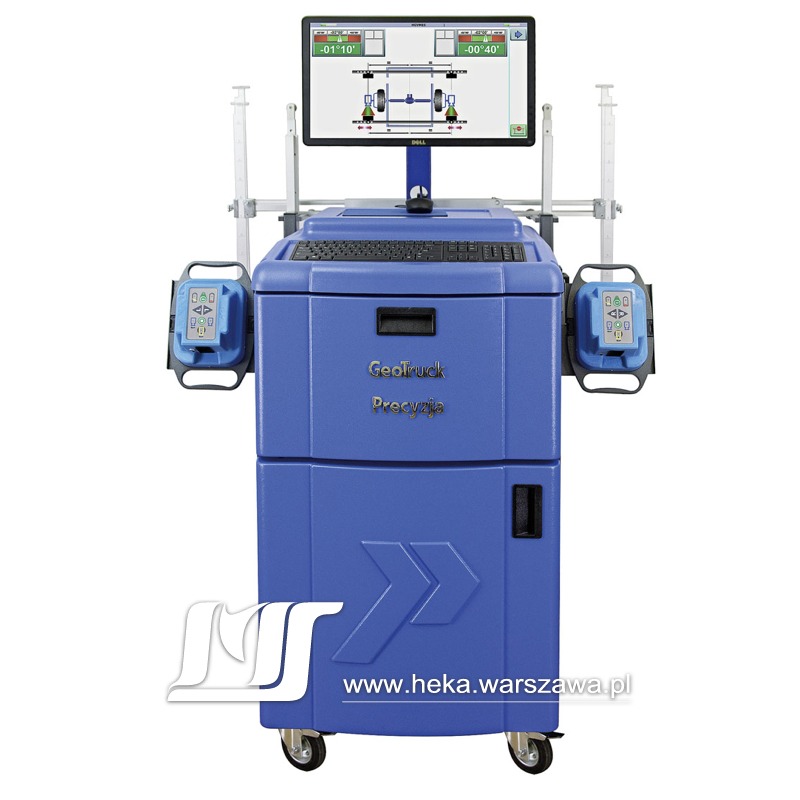

Główne elementy urządzenia to jednostka centralna - komputer, dwa zespoły pomiarowe montowane na kołach pojazdu za pośrednictwem zacisków oraz cztery nadajniki montowane na ramie pojazdu za pośrednictwem liniałów pomiarowych. Komunikacja między zespołami pomiarowymi i komputerem odbywa się drogą radiową. Do pomiaru parametrów geometrii w płaszczyźnie poziomej wykorzystywane są dwie kamery CCD oraz sześć przetworników ultradźwiękowych a do pomiaru kątów pionowych oraz kątów skrętu kół - czujniki przyspieszeniowe.
Pracą zespołów pomiarowych zarządza komputer wyposażony w program obsługowy. W zależności od wersji przyrządu może to być komputer stacjonarny z podłączonym do niego monitorem znajdującym się na szafce lub przenośny tablet ułatwiający pomiar dużych gabarytowo pojazdów.
GeoTruck oferowany jest w dwóch wersjach:
- Standard - z komputerem PC
- Mobile - z tabletem przemysłowym
Zarówno zespoły pomiarowe jak i nadajniki ultradźwiękowe są automatycznie ładowane po odwieszeniu na szafkę jednostki sterującej. Na zespole pomiarowym umieszczono dwie libele poziomujące zespół w obydwu pozycjach roboczych. Wewnątrz znajdują się: kamera CCD oraz czujnik ultradźwiękowy. Sterowanie zapewnia klawiatura membranowa z sygnalizacyjnymi diodami LED. Pomiar wykonywany jest poprzez symetrycznie rozmieszczony względem osi symetrii ramy pojazdu układ nadajników ultradźwiękowych równocześnie imitujących wiązkę podczerwieni w stronę 2 zespołów pomiarowych wyposażonych w kamery CCD oraz czujniki żyroskopowe.
DANE TECHNICZNE
| model | GeoTruck | |
zakres mierzonych średnic obręczy kół | 14" - 24" | |
zakres rozstawu kół | 1500 - 2300 mm | |
zasilanie | 230 V / 50-60 Hz | |
dopuszczalny nacisk na jedną obrotnicę | 57,5 kN (~5750 kG) | |
pojemność akumulatorów | 1800 mAh | |
| parametr mierzony | zakresy pomiarowe | |
zbieżność całkowita | +/- 6° | |
wyprzedzenie osi sworznia zwrotnicy | +/- 22° | |
pochylenie osi sworznia zawrotnicy | +/- 22° | |
pochylenie koła | +/- 10° | |
| przesunięcie kół | +/- 99 mm | |
| nierównoległość osi | +/- 99 mm | |
| śladowość kół | +/- 70 mm | |
