Urządzenie do geometrii kół Progeo 3D
Progeo 3D jest urządzeniem do kontroli i regulacji geometrii
ustawienia kół, służy do pomiarów samochodów posiadających obręcze w
zakresie średnic 10" - 25" (w zależności od stosowanych zacisków).
Progeo
3D wyposażony jest w dwie kamery IR oraz cztery pasywne ekrany
pomiarowe, które w przeciwieństwie do tradycyjnych zespołów pomiarowych z
kamerami CCD lub czujnikami rezystancyjnymi nie posiadają żadnych
elektronicznych komponentów. Ekrany wykonane są ze specjalnych tworzyw
kompozytowych i dzięki temu zajmują mało miejsca, odznaczają się bardzo
małym ciężarem oraz odpornością na uderzenia, co gwarantuje niezawodność
w użyciu i komfortową obsługę nawet w najbardziej wymagających
warunkach pracy. Kąty są mierzone przy pomocy kamer umieszczonych poza
obszarem roboczym operatora, co czyni cały system bardziej niezawodnym.
Przyrząd oferowany jest w dwóch wersjach:

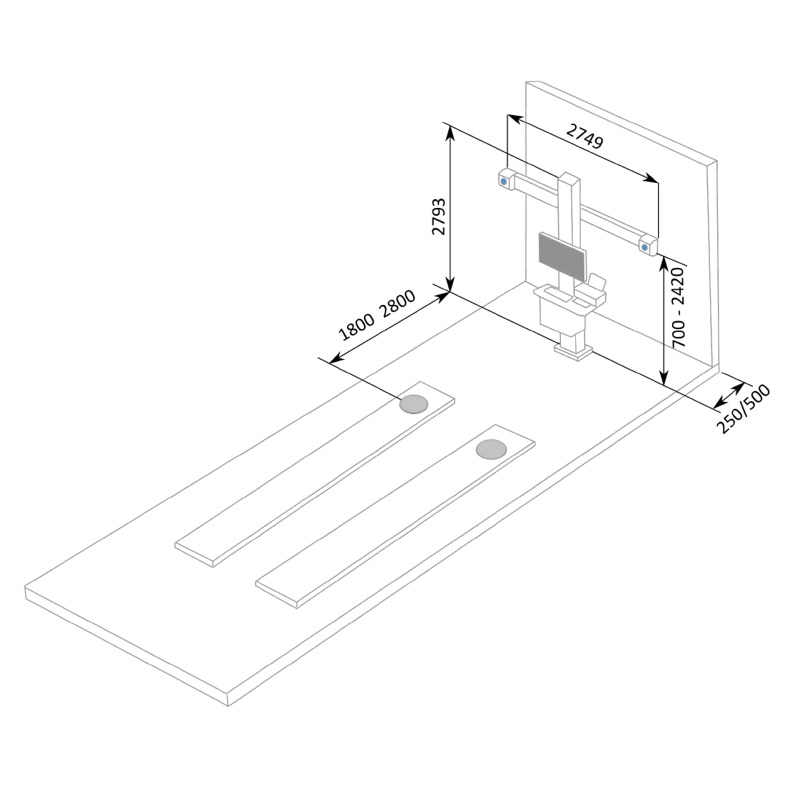

- Progeo 3D Standard - Instalacja kolumny urządzenia do posadzki, kompatybilność z podnośnikiem lub kanałem diagnostycznym
- Progeo 3D Mobile - Belka pomiarowa z kolumną zintegrowana z wózkiem jednostki centralnej, możliwość pracy na kilku stanowiskach pomiarowych

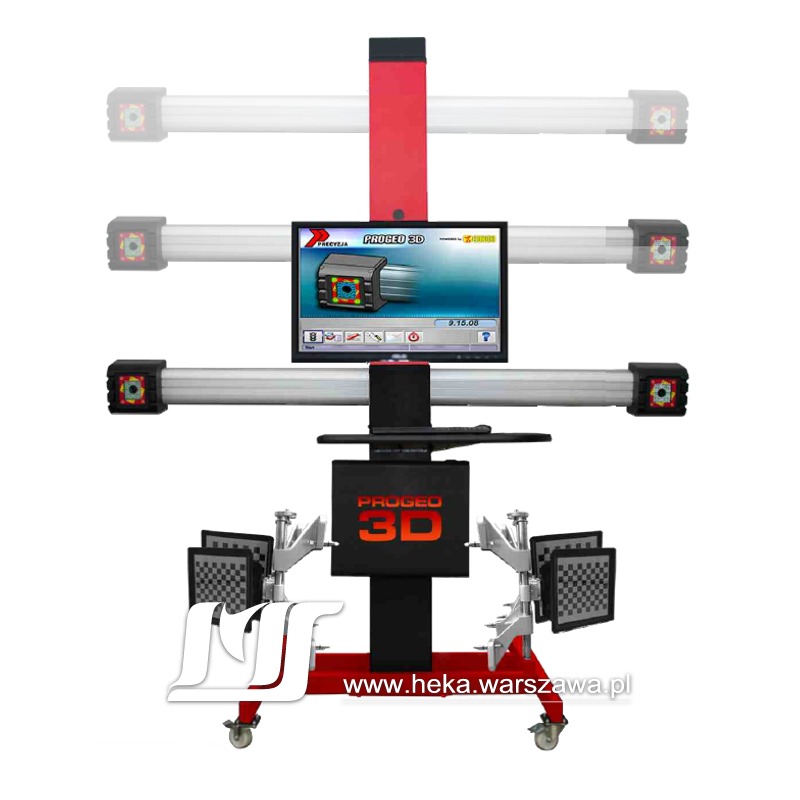

Progeo 3D wyposażono w mechanizm płynnego pionowego przesuwu belki
pomiarowej w całym zakresie pracy podnośnika diagnostycznego. Możliwość
pracy na dowolnej wysokości sprawia, że regulacja serwisowanego pojazdu
staje się wygodniejsza.
- Gotowość współpracy z przyrządem Cal One Touch umożliwiającym kalibrowanie czujnika położenia kierownicy
- Gotowość współpracy z przyrządem Romess, RH – Meter, Inklinometr firmy Haweka – fabryczne procedury pomiarowe dla Mercedes-Benz
- Pomiar krzywej zbieżności z wykorzystaniem narzędzia specjalnego VAG 1 925 – fabryczne procedury pomiarowe VW/Audi/Skoda
- Najwyższa dokładność pomiaru parametrów geometrii kół dzięki zastosowaniu 2 cyfrowych kamer orozdzielczosci 0,01°
- Program użytkowy posiada rozbudowaną bazę danych z możliwością corocznej aktualizacji. Baza danych fabrycznych zawiera ponad 25000 pojazdów osobowych, dostawczych i vanów produkowanych nawszystkie rynki świata w tym również na rynek amerykański
VIDEO
DANE TECHNICZNE
| model | Progeo 3D | |
zakres mierzonych średnic obręczy kół | 10" - 25" | |
zakres rozstawu kół | 1100 - 1800 mm | |
zakres rozstawu osi | 1800 - 4700 mm | |
dopuszczalny nacisk na jedną obrotnicę | 12 kN (~1200kG) | |
przesuw tarczy względem podstawy obrotnicy | 100 mm | |
| parametr mierzony | zakresy pomiarowe | |
| Parametry kół osi przedniej | ||
pochylenie koła | +/- 10° | |
zbieżność połówkowa | +/- 12° | |
zbieżność całkowita | +/- 24° | |
wyprzedzenie sworznia zwrotnicy | +/- 30° | |
pochylenie osi sworznia zawrotnicy | +/- 30° | |
| różnica kątów skrętu kół | +/- 24° | |
Parametry kół osi tylnej | ||
zbieżność indywidualna | +/- 12° | |
zbieżność całkowita | +/- 24° | |
pochylenie koła | +/- 10° | |
